一、概述

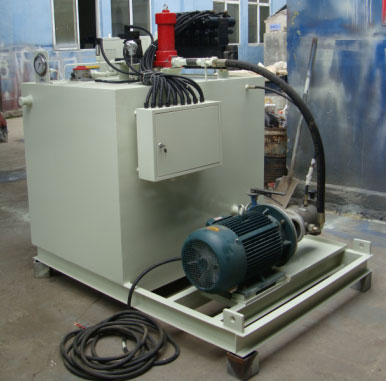

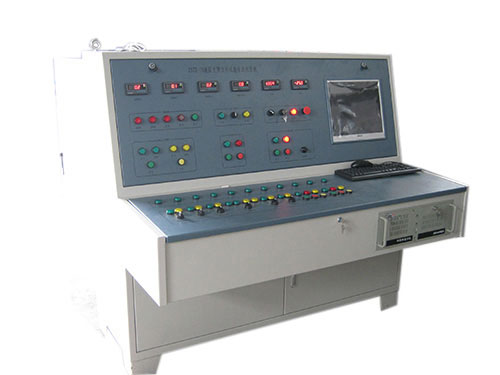

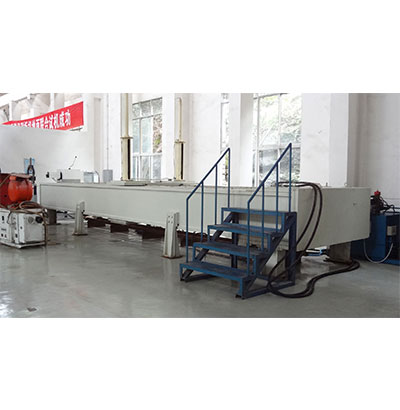

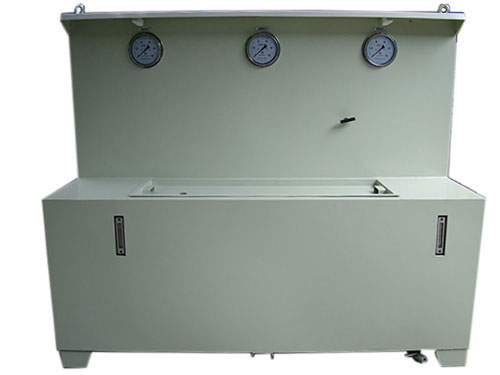

該試驗臺主要依照《GB/T25974.2-2010 煤礦用液壓支架 第2部分：立柱和千斤頂技術條件》或《MT313-1992液壓支架立柱技術條件》等相關標準進行設計。試驗臺由油壓系統（含增壓缸增壓機加載框架控制兩部分）、乳化液系統、電氣控制系統和計算機數據采集及控制系統等組成。
試驗項目有最低啟動壓力、空載行程、活塞桿腔密封性能、1.5倍額定載荷壓縮（含活塞腔密封試驗）、全伸出2倍中心載荷（含千斤頂活塞腔密封）（依據《GB/T25974.2-2010 煤礦用液壓支架 第2部分：立柱和千斤頂技術條件》）
二、技術特點
1、 本試驗臺為自動化試驗臺，人工進行參數設置后，試驗過程由計算機控制完成；計算機為工業控制計算機。
2、 試驗過程可以手動、自動自由轉換，操作方便；試驗時，先用用戶自備的大流量外接乳化液泵站進行初撐，然后再進行各類試驗。

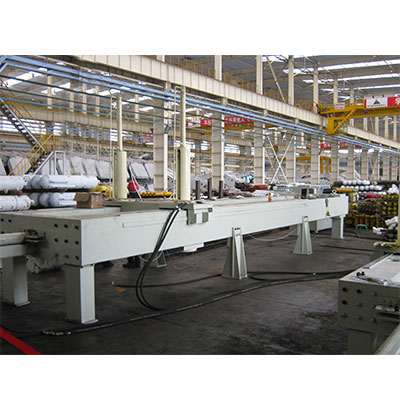

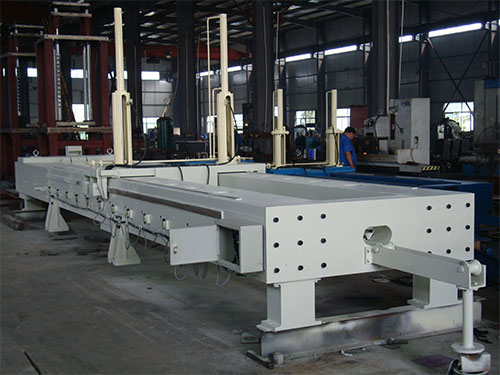

3、 試驗臺可以根據程序自動對加載框架移動擋塊進行調整、固定。
4、 試驗數據由高精度的傳感器測量，檢測精度達到標準要求；
5、 試驗過程根據需要進行存儲，存儲后自動形成報表，根據需要隨時打印。
三、技術參數
（1）油泵最大輸出壓力： 31.5MPa
（2）油泵流量： 30L/min
（3）電機功率： 15kW
（4）油箱容積： 1000L
（5）增壓后額定壓力： 50MPa
最大壓力： 70MPa
（6）低壓密封試驗壓力： 2MPa
高壓密封試驗壓力以相關標準要求為準.
（7）壓力傳感器精度： 0.3%FS
壓力表精度： 1.6 級
（8）試驗工作介質： 3%～5%乳化液
（9）適用環境溫度： 0～40℃
濕度： 10%~85%RH
(10) 電源： AC 380V±10% 50±2%（三相四線制）
