一、概述：

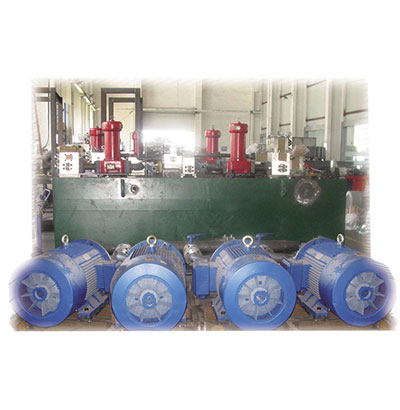

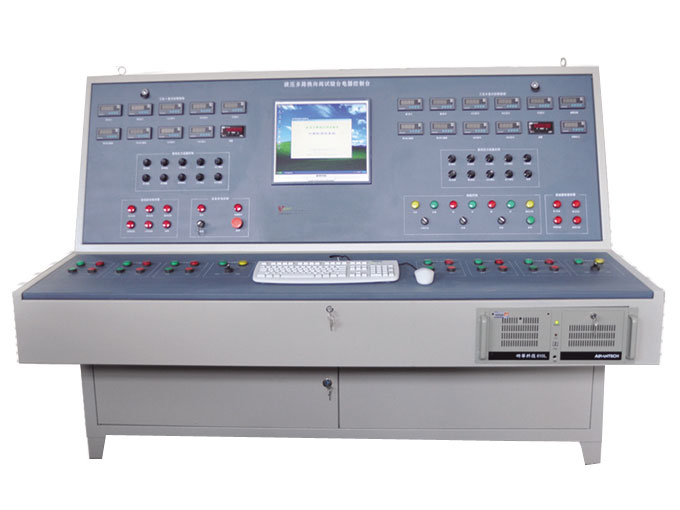

該試驗臺依據《JB/8729.2-1998液壓多路換向閥試驗方法》進行設計和制造，由液壓系統、電氣控制系統、計算機測試系統等組成；可對多路換向閥的換向性能、內泄漏、壓力損失、安全閥性能、背壓等進行試驗。
二、技術特點：
1、依據液壓多路換向閥出廠試驗的相關行業標準設計，能完成試驗項目。
2、本系統中所配傳感器均含前置放大器，以提高信噪比，信號傳輸電纜均采用屏蔽線，并合理布線。各傳感器均配置二次儀表，同時監測各試驗參數，并具有模擬數字量輸出，便于計算機組成自動測試系統，二次儀表外形符合國際標準，美觀清晰，便于安裝。
3、技術成熟、性能可靠，滿足試驗室測試環境的要求（耐壓、耐油、抗污）。

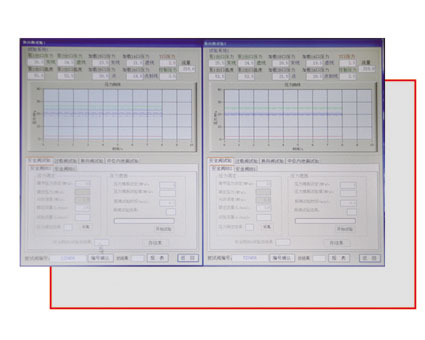

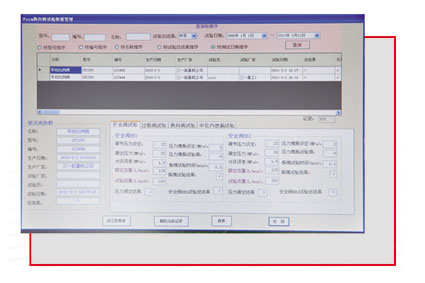

4、試驗數據由計算機檢測系統進行采集、記錄、顯示、存儲，可自動生成測試報表并打印。
三、技術要求：
1、液壓系統的設計參數：
系統泵站壓力： 31.5MPa；
系統泵站流量： 380L/min；
控制油源壓力： 10MPa；
控制油源流量：15L/min；
耐壓試驗油源壓力： 60MPa；
油液過濾精度： 10μm；
冷卻水流量： 1200L/min；
最大拖動功率： 100kW×2；
油溫控制范圍： 50±4℃；
2、儀表準確度：
壓力傳感器： ±0.5%；
壓力表： ±1.5%；
流量計： ±1.0%；
溫度計： ±1℃。
